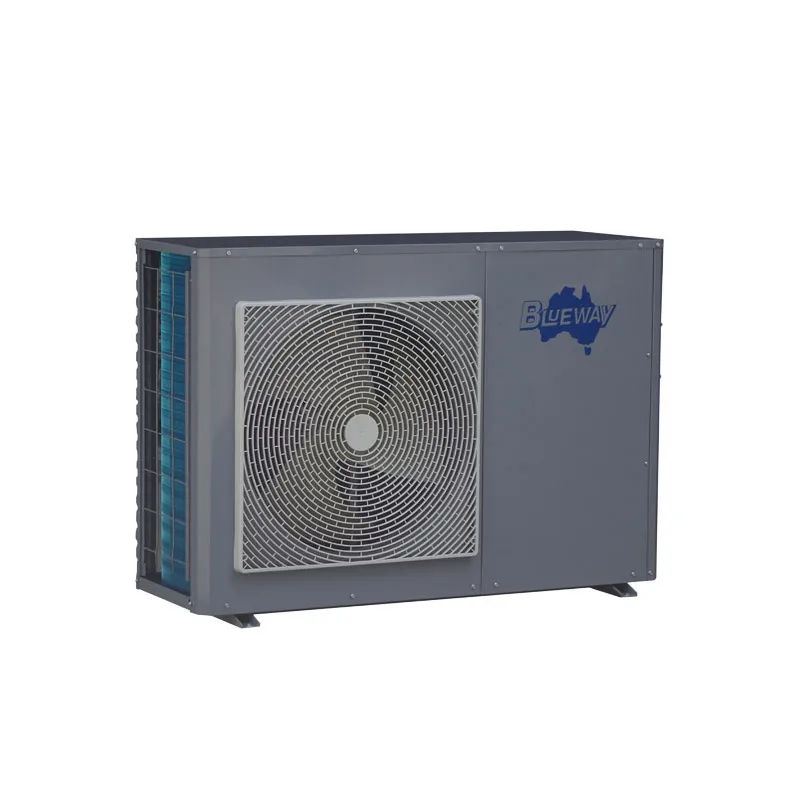

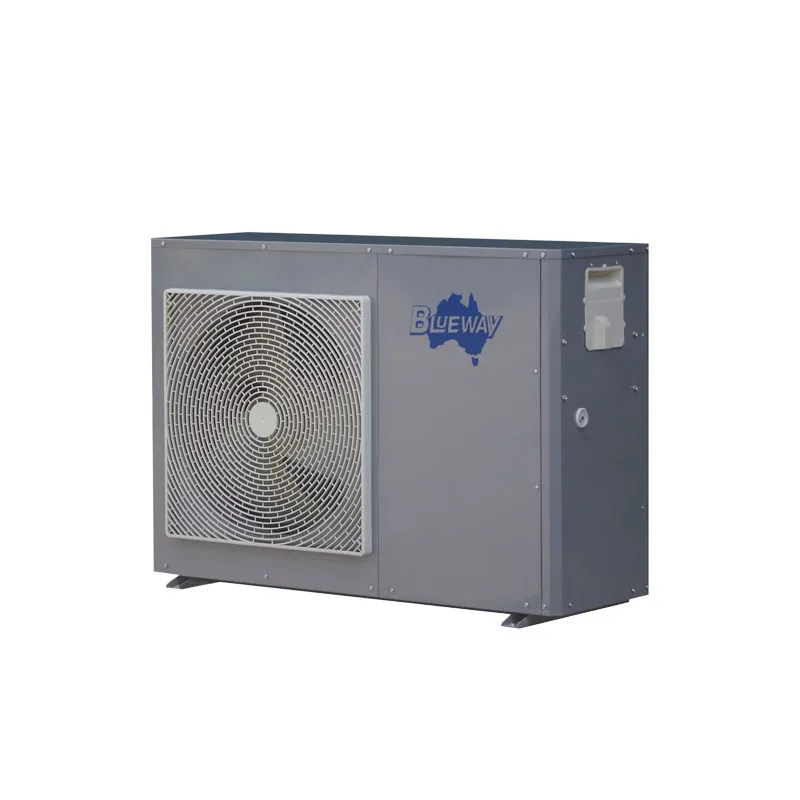

مضخة حرارية R290 للتدفئة الأرضية

المضخة حرارية R290 للتدفئة الأرضيةهو نظام عاكس متطور للتيار المباشر من الهواء إلى الماء تم تصميمه لتلبية الاحتياجات المائية الكاملة للمباني السكنية والتجارية الخفيفة الحديثة. تم تصنيع سلسلة المضخات الحرارية هذه في شوند، فوشان، الصين، بواسطة Blueway - وهي شركة متخصصة في التدفئة والتهوية وتكييف الهواء (HVAC) تعمل منذ عام 1993 - وتوفر تدفئة موثوقة للمساحة، وتبريدًا للمساحة في الصيف، ومياهًا ساخنة منزلية صحية (DHW) في حل واحد متكامل.

تعمل أنظمة التدفئة الأرضية المائية بكفاءة مثالية في استخدام الطاقة عند تزويدها بدرجات حرارة مياه منخفضة إلى متوسطة. تم تصميم المضخة الحرارية للتدفئة الأرضية خصيصًا لتتوافق مع معايير التشغيل هذه. من خلال التعديل المستمر لقدرة الضاغط لتلبية الطلب الحراري في الوقت الفعلي، يلغي النظام دورة التحميل الكامل كثيفة الاستهلاك للطاقة، ويحافظ على درجات حرارة دقيقة لإمدادات المياه الداخلية مع تقليل استهلاك الطاقة الموسمي بشكل كبير.

المزايا الأساسية لتطبيقات الأرضيات المشعة

تعتمد التدفئة الأرضية المشعة على التوزيع الحراري الثابت عبر مساحات كبيرة. يوفر دمج مضخة الحرارة العاكسة التي تعمل بالتيار المستمر مع حلقات الأنابيب الموجودة أسفل الأرضية العديد من الفوائد التقنية والتشغيلية:

• الكفاءة المائية المحسنة:يتيح التشغيل ضمن أنظمة المياه ذات درجة الحرارة المنخفضة لضاغط المضخة الحرارية العمل بأقصى كفاءة موسمية، مما يزيد من توفير الطاقة إلى الحد الأقصى مقارنة بالغلايات التقليدية ذات درجة الحرارة العالية.
• الراحة الحرارية الموحدة:يعمل التسخين الإشعاعي على التخلص من تيارات الهواء والبقع الباردة ودوران الغبار المحمول بالهواء، مما يوفر تدرجات درجة حرارة رأسية ثابتة من الأرضية إلى الأعلى.
• التبريد الصيفي العكسي:يمكن للنظام أن يقوم بتدوير المياه المبردة من خلال دوائر أرضية مشعة أو وحدات ملف المروحة (FCUs) خلال الأشهر الدافئة، مما يوفر التحكم في المناخ على مدار العام دون الحاجة إلى أجهزة تكييف هواء منفصلة.
• تآزر النظام متعدد المصادر:مصممة للتفاعل بسلاسة مع المصادر الحرارية المساعدة، بما في ذلك مجمعات الطاقة الشمسية، وغلايات الغاز أو الزيت المساعدة، وعناصر التسخين الكهربائية الاحتياطية.

الميزات التقنية الرئيسية والميزات الهندسية

المضخة حرارية R290 للتدفئة الأرضيةيشتمل على مكونات ميكانيكية وإلكترونية عالية الجودة لضمان الاستقرار على المدى الطويل والإدارة التشغيلية البسيطة:

• عملية ممتدة في الأجواء المحيطة المنخفضة:تحافظ الطرازات ذات الأجواء المنخفضة المصممة خصيصًا على أداء تسخين مستقر في مناخات الشتاء القاسية مع انخفاض درجات الحرارة المحيطة بالخارج.
• خمسة أوضاع تشغيل متعددة الاستخدامات:قابلة للتكوين للتدفئة فقط، والتدفئة + الماء الساخن، والتبريد فقط، والتبريد + الماء الساخن، والماء الساخن فقط لتلبية متطلبات الموقع الموسمية.
• عاكس DC ذو سعة متغيرة:تتميز بضواغط دوارة أو تمريرية عاكسة للتيار المستمر (مثل Mitsubishi أو Panasonic) مقترنة بصمامات تمدد إلكترونية لتنظيم تدفق سائل التبريد بشكل دقيق.
• نقل الحرارة عالي الكفاءة:يستخدم المبادل الحراري للوحة الفولاذ المقاوم للصدأ الذي يتميز بانخفاض الضغط الهيدروليكي المنخفض، والكفاءة الحرارية العالية، ومقاومة التآكل القوية.

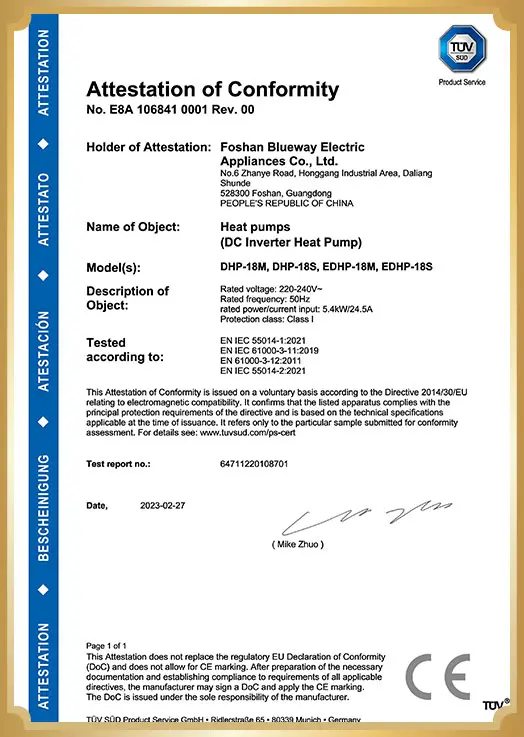

• شهادة فئة ErP A++:حصلت الطرازات المختارة في السلسلة على تقييمات الطاقة ErP A++ والتي تم التحقق منها بموجب معايير اختبار TÜV الصارمة.
• بنية التحكم الذكي:مجهزة بوحدة تحكم في المعالجات الدقيقة تتميز بواجهة شاشة LCD تعمل باللمس بديهية، وتشخيص ذاتي تلقائي، وحماية أمان مدمجة، ومخرج تحكم في الصمام ثلاثي الاتجاهات.
• اتصال واي فاي اختياري:يمكّن المستخدمين النهائيين وفرق الصيانة من مراقبة بيانات التشغيل وضبط نقاط ضبط درجة الحرارة وتشخيص الأخطاء عن بعد عبر تطبيق جوال مخصص.
• غلاف مقاوم للتآكل:تم تصميمه بخزائن مركبة متينة ومقاومة للطقس مصممة لتحمل التعرض لفترات طويلة للملح والرطوبة والثلج والأشعة فوق البنفسجية.

المواصفات الفنية

تختلف معلمات الأداء التفصيلية وتكوينات النظام حسب طراز الوحدة المحدد. فيما يلي نظرة عامة على المواصفات القياسية لسلسلة المنتجات هذه:

تقسيم مقابل اختيار تكوين Monoblock

لاستيعاب قيود الموقع المتنوعة، وتخطيطات البناء، والظروف المناخية الإقليمية،مضخة حرارية R290 للتدفئة الأرضيةيتم تقديمه في شكلين هيكليين متميزين:

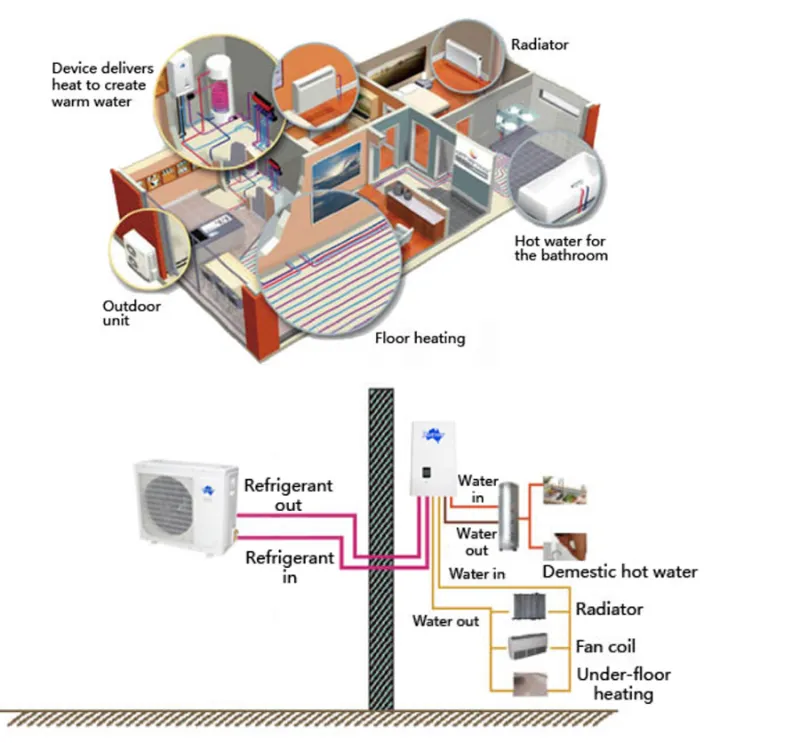

هندسة نظام الانقسام

يقسم التكوين المنفصل المضخة الحرارية إلى وحدة تكثيف خارجية ووحدة هيدروليكية داخلية. يتم تركيب جميع المكونات الحاملة للمياه في الداخل داخل غرفة ميكانيكية أو مساحة المرافق، مما يزيل تمامًا خطر تجميد الأنابيب الخارجية أثناء انقطاع التيار الكهربائي أو التجمد الشديد في فصل الشتاء. تم تصميم الوحدة الخارجية بهندسة سحب الهواء المضادة للثلج، بينما تتميز الوحدة الداخلية بتصميم مدمج لخزانة استبدال الغلاية التي تتكامل بشكل أنيق مع المشعبات الموجودة أسفل الأرضية وخزانات تخزين الماء الساخن.

بنية النظام أحادي الكتلة

يضم التكوين أحادي الكتلة حلقة التبريد الكاملة والدائرة الهيدروليكية داخل خزانة خارجية واحدة. يلغي هذا التصميم المتكامل الحاجة إلى أعمال أنابيب التبريد الميدانية، مما يؤدي إلى تبسيط عملية تركيب الموقع وتقليل تكاليف العمالة. يمكن طلب الوحدات أحادية الكتلة بمكونات هيدروليكية اختيارية يتم تركيبها في المصنع، بما في ذلك مضخة تدوير المياه بالتيار المستمر، ووعاء التمدد الداخلي، والسخان الكهربائي الاحتياطي الإضافي.

سيناريوهات تطبيق المشروع

مرونة المضخة حرارية R290 للتدفئة الأرضيةيجعلها مناسبة لمجموعة واسعة من مشاريع البناء والتحديث الهيدروليكي الجديدة:

• المساكن الخاصة والفلل العائلية الواحدة:توفير تدفئة أرضية منخفضة الضوضاء وعالية الراحة وتبريد صيفي ومياه ساخنة منزلية يوميًا.
• شقق متعددة الأسر:توفير حلول التدفئة المائية والمياه الساخنة اللامركزية أو المركزية.
• المباني التجارية الخفيفة:تلبية متطلبات تكييف المساحات في الفنادق الصغيرة والمكاتب الصغيرة وصالات العرض والعيادات الصحية.
• مشاريع الطاقة الهجينة:التواصل مع غلايات الغاز الموجودة أو المجمعات الحرارية الشمسية لتقليل الاعتماد على الوقود الأحفوري في مشاريع التجديد.

عوامل الاختيار الهندسي وتكامل النظام

يتطلب تحقيق الكفاءة المثلى وطول العمر التشغيلي تقييمًا دقيقًا لمعلمات البناء قبل تحديد حجم المعدات. تشمل عوامل التصميم الهندسي الرئيسية ما يلي:

1. حمل التصميم للتدفئة والتبريد:حساب ذروة الخسائر الحرارية في النقل والتسرب تحت درجات حرارة التصميم الخارجي المحلي بدلاً من الاعتماد على تقديرات المساحة الاسمية بالقدم المربع.
2. درجة حرارة الماء المستهدفة:تحقق من درجات حرارة التدفق المطلوبة للوحدات الطرفية للحلقات الموجودة أسفل البلاطة، أو لملفات المروحة، أو أعلى للمشعات القديمة.
3. حماية الدائرة المائية:اختر بين التصميمات المنفصلة أو أحادية الكتلة بناءً على مخاطر التجمد المحيط ومساحة غرفة النباتات الداخلية المتوفرة.
4. تحديد حجم الطلب على المياه الساخنة:حجم صهاريج تخزين الماء الساخن الصحي وأسطح ملفات المبادل الحراري وفقًا لجداول سحب الماء الساخن اليومية القصوى.

خلفية التصنيع وضمان الجودة

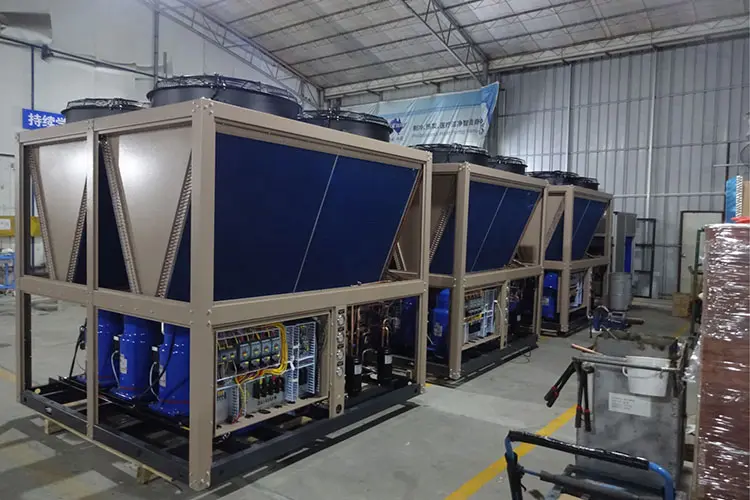

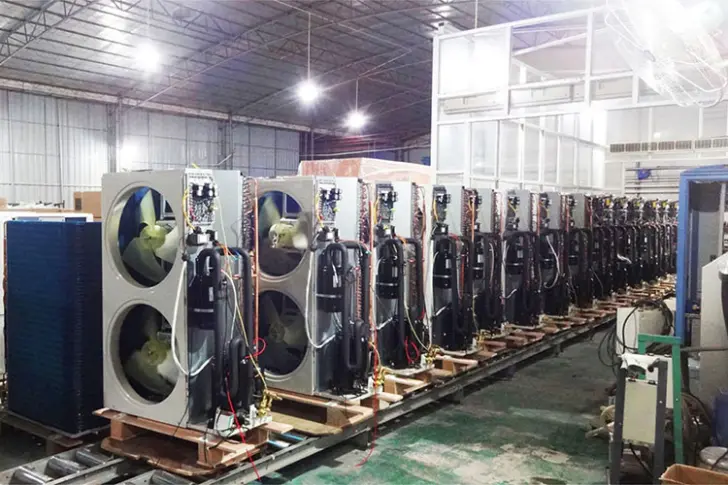

تدير Blueway مركزًا متخصصًا لتطوير وتصنيع أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في شوند، فوشان، الصين. بدعم من ما يقرب من 30 عامًا من الخبرة في التصنيع، قامت Blueway بتطوير أكثر من 1000 منتج أصلي للبحث والتطوير وقدمت أكثر من 10000 حل هندسي ناجح على مستوى العالم. يتم تصنيع المنتجات وفقًا لمعايير صارمة لمراقبة الجودة، وتتضمن خوارزميات حماية المعالجات الدقيقة لحماية الضواغط وحلقات المياه من تقلبات الجهد الكهربي، وتشوهات الضغط، والتجمد. توفر Blueway خدمات OEM وOBM وODM شاملة، مدعومة بمساعدة فنية عبر الإنترنت على مدار الساعة طوال أيام الأسبوع وشركاء خدمة معتمدين في جميع أنحاء أوروبا والشرق الأوسط وأمريكا الشمالية وأمريكا الجنوبية.

الأسئلة المتداولة

لماذا تعتبر المضخة الحرارية R290 للتدفئة الأرضية مثالية للأنظمة الإشعاعية ذات درجات الحرارة المنخفضة؟

تعمل التدفئة تحت الأرضية المائية بكفاءة أكبر عند درجات حرارة المياه المنخفضة. يسمح الضاغط العاكس DC والتصميم الأمثل للمبادل الحراري للمضخة الحرارية بالعمل بأعلى معامل أداء (COP) ضمن هذا النطاق، مما يوفر توفيرًا كبيرًا في الطاقة مقارنة بأنظمة التدفئة التقليدية.

هل يمكن توصيل هذه المضخة الحرارية بالغلايات الموجودة أو المصفوفات الحرارية الشمسية؟

نعم. تشتمل وحدة التحكم في المعالج الدقيق الموجودة على اللوحة على مخرجات إشارة لإدارة التدفئة الإضافية، مما يسمح للوحدة بالعمل جنبًا إلى جنب مع الأنظمة الحرارية الشمسية أو غلايات الغاز أو السخانات الكهربائية الاحتياطية في إعداد طاقة هجينة.

ما هي مكونات الضاغط والمضخة المستخدمة في هذه الوحدات؟

تدمج Blueway الضواغط الدوارة أو اللولبية العاكسة للتيار المستمر من علامات تجارية مثل Mitsubishi أو Panasonic، مقترنة بمضخات مياه دورانية عالية الكفاءة من الفئة A من Wilo أو Shinoo.

هل التحكم التشغيلي عن بعد مدعوم؟

نعم. بالإضافة إلى وحدة التحكم باللمس LCD المحلية، تتيح وحدة Wi-Fi الاختيارية للمستخدمين ومتكاملي الأنظمة مراقبة ظروف التشغيل وضبط درجات حرارة المياه المستهدفة ومراجعة تشخيصات النظام عبر تطبيق الهاتف الذكي.
